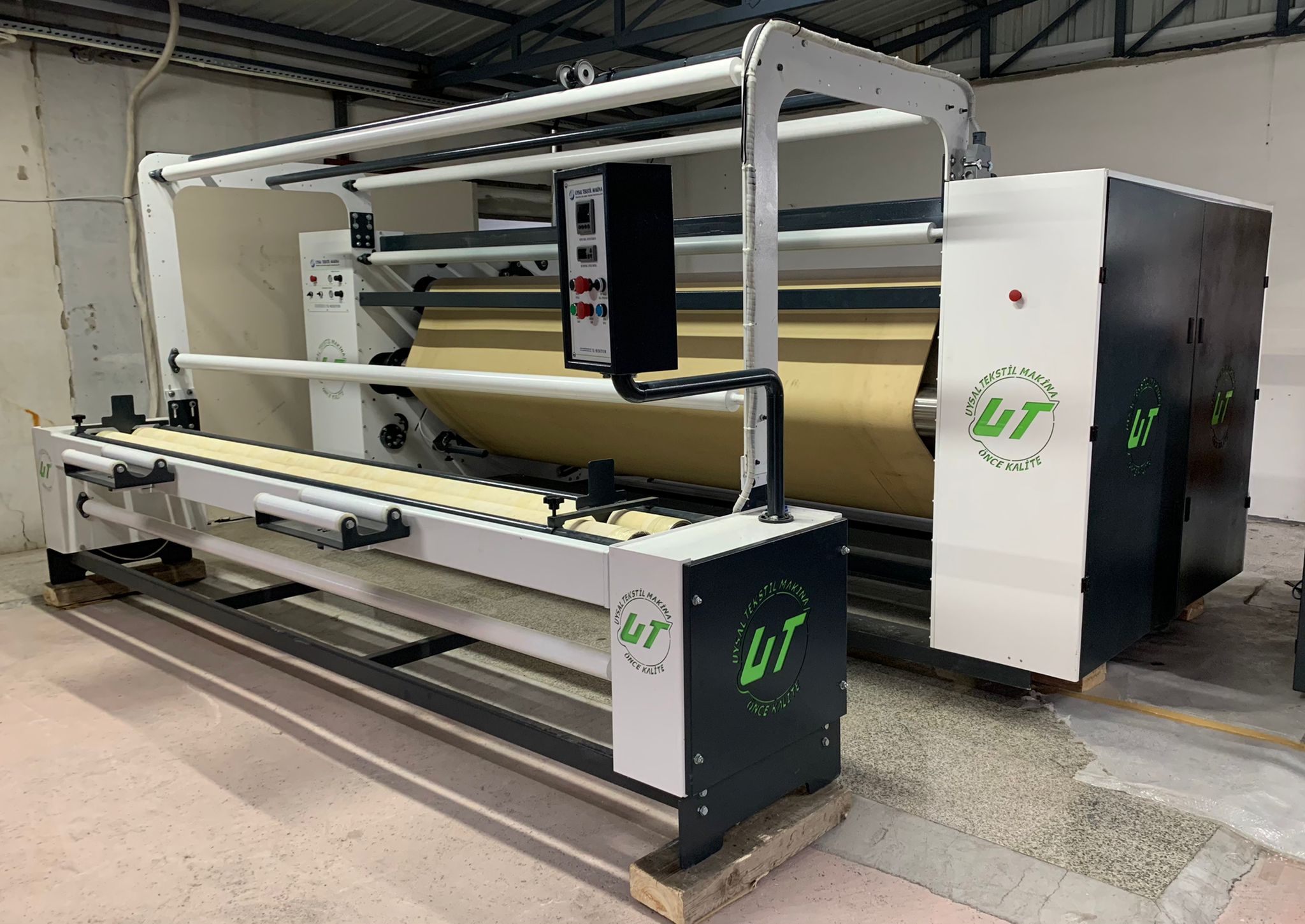

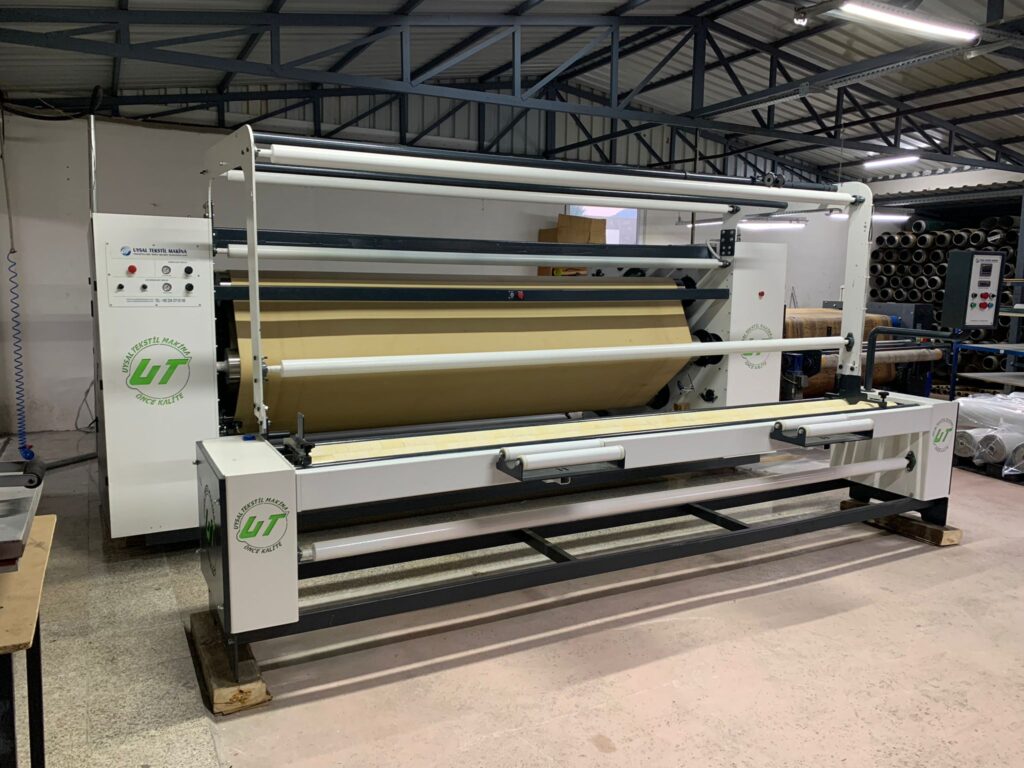

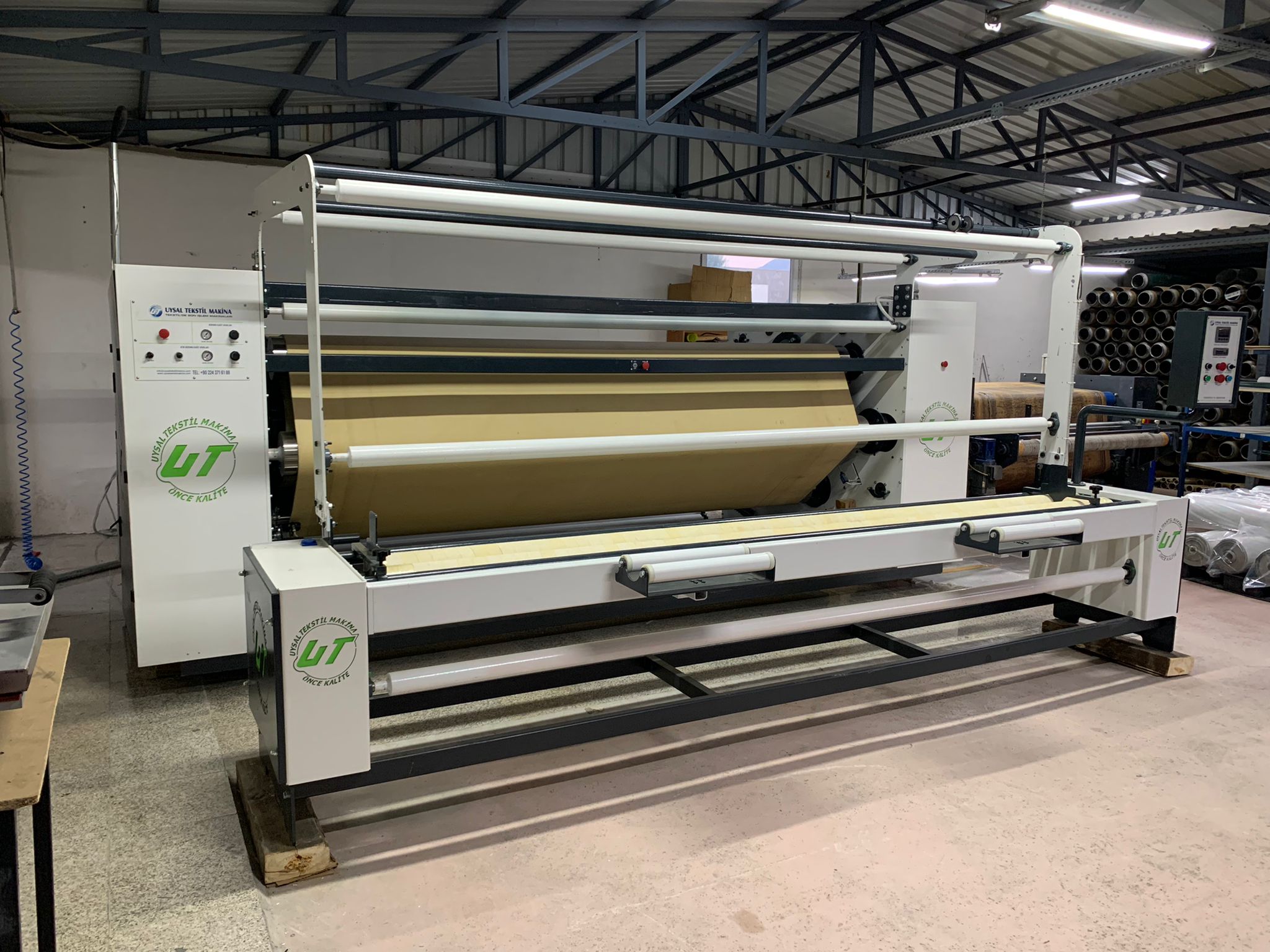

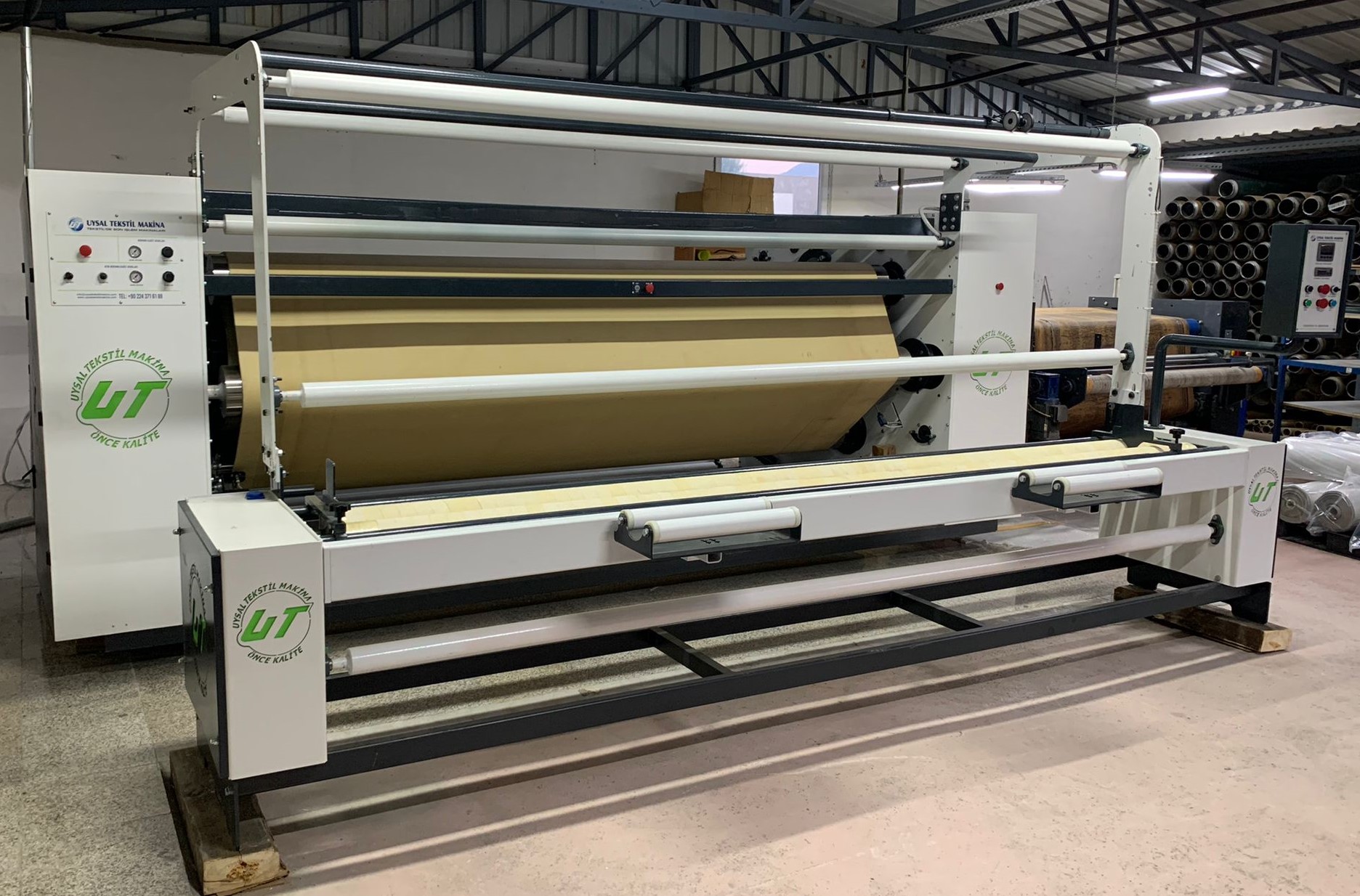

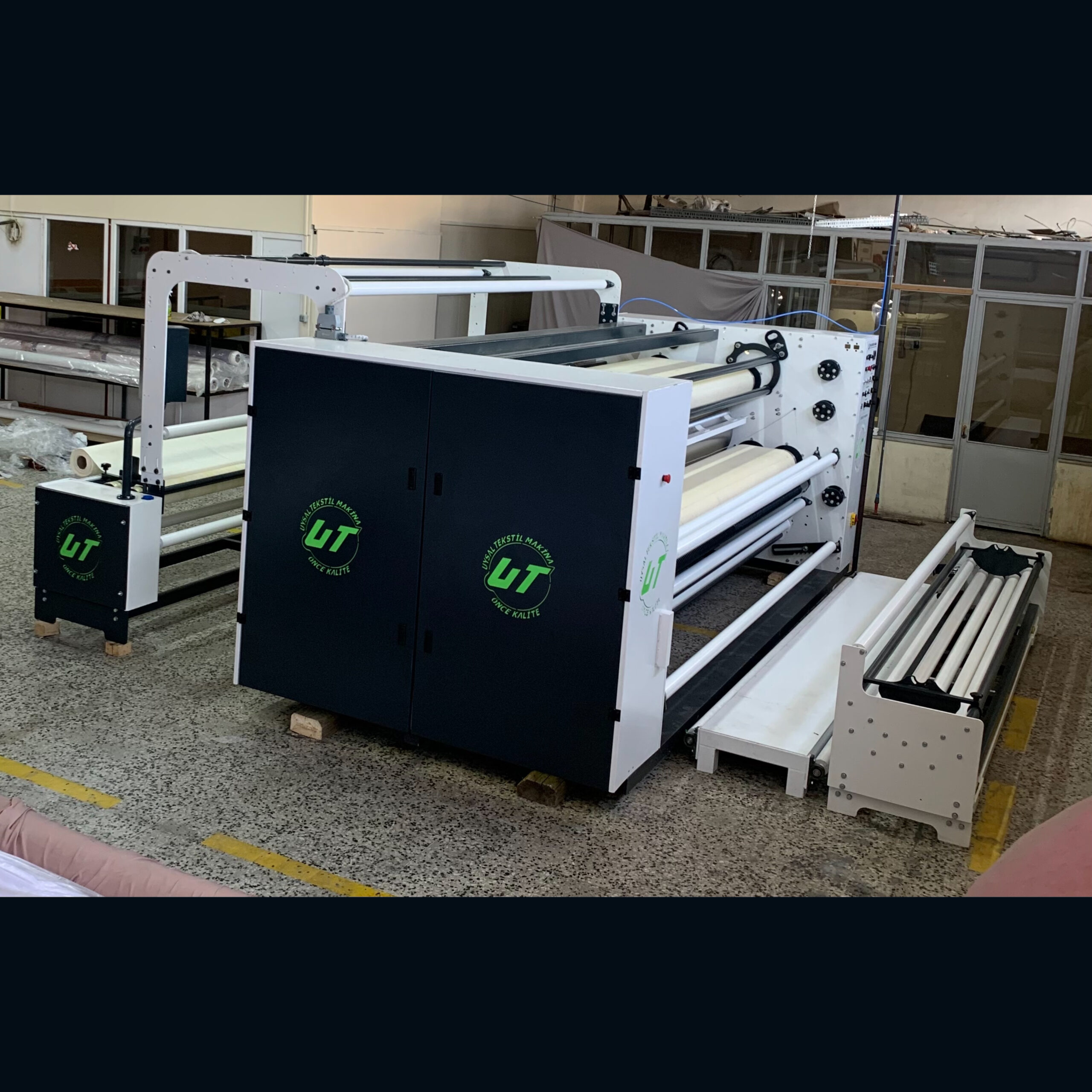

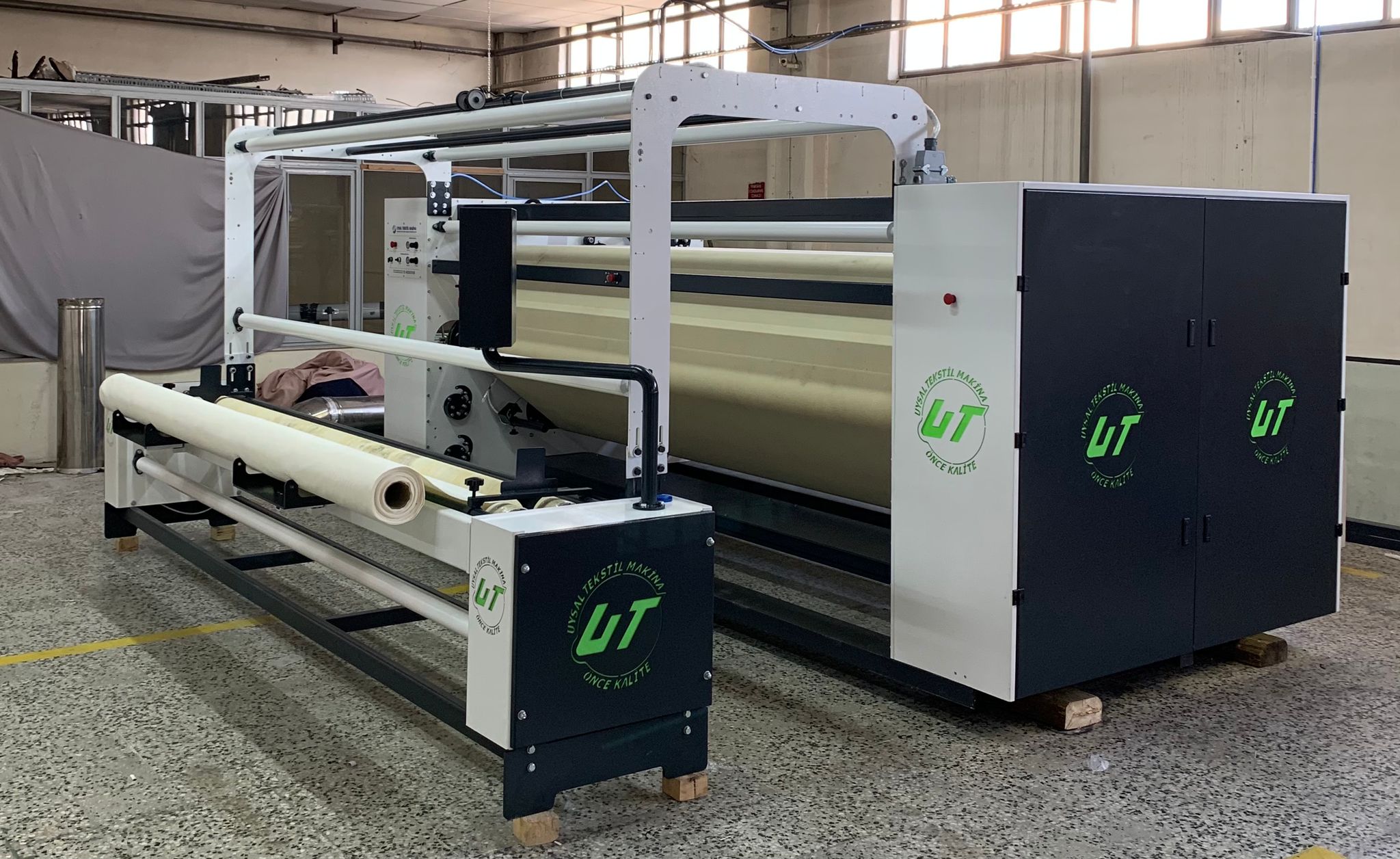

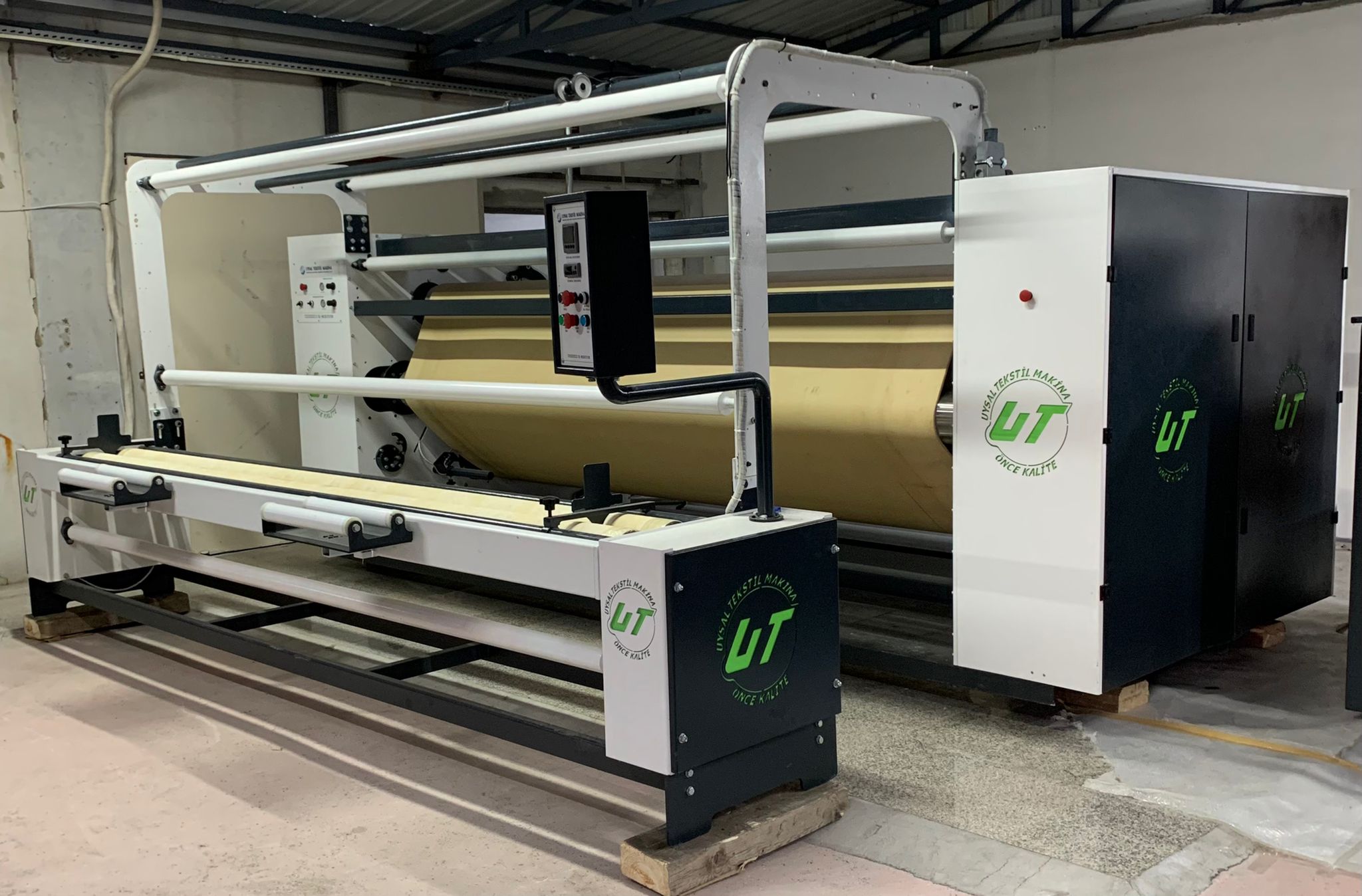

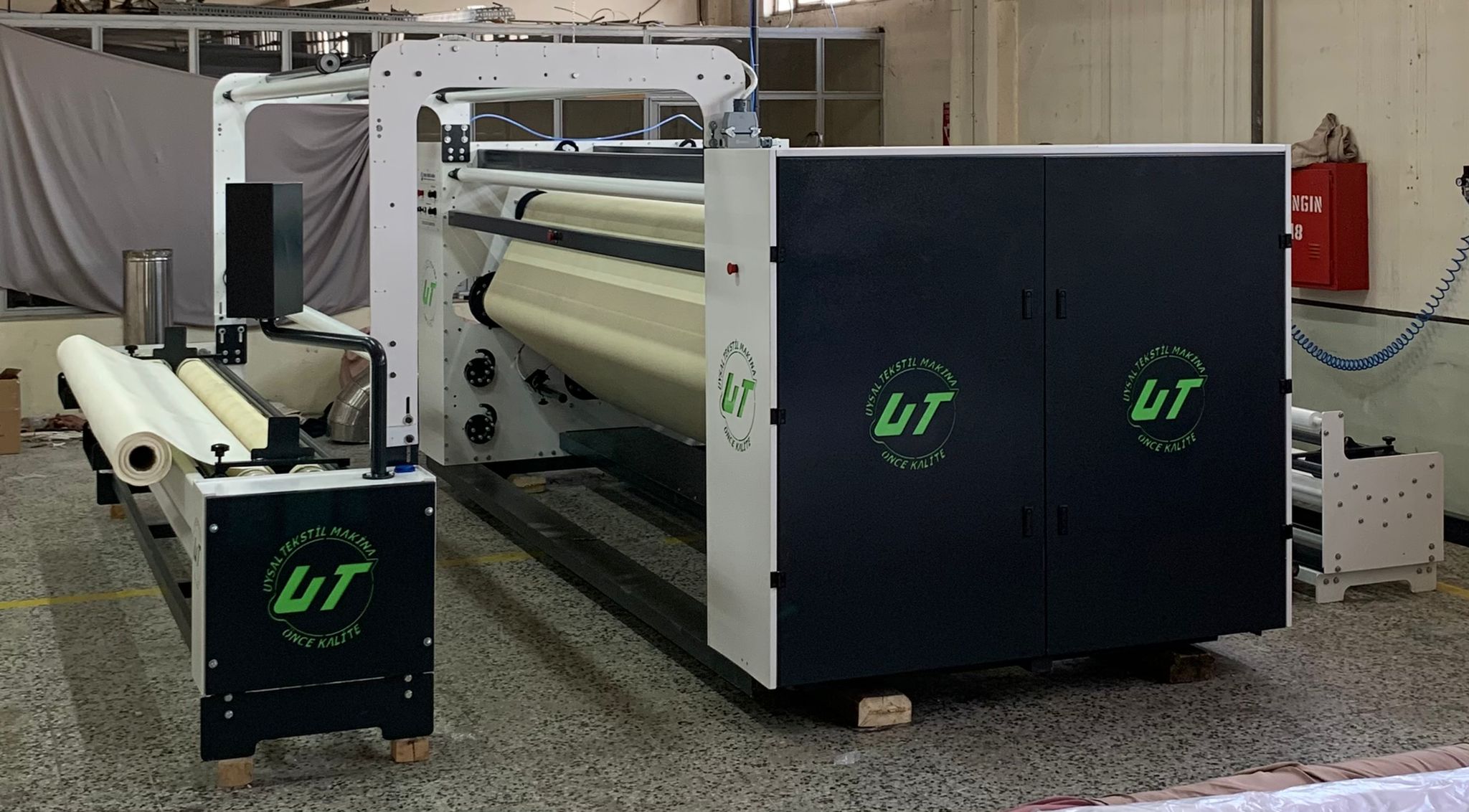

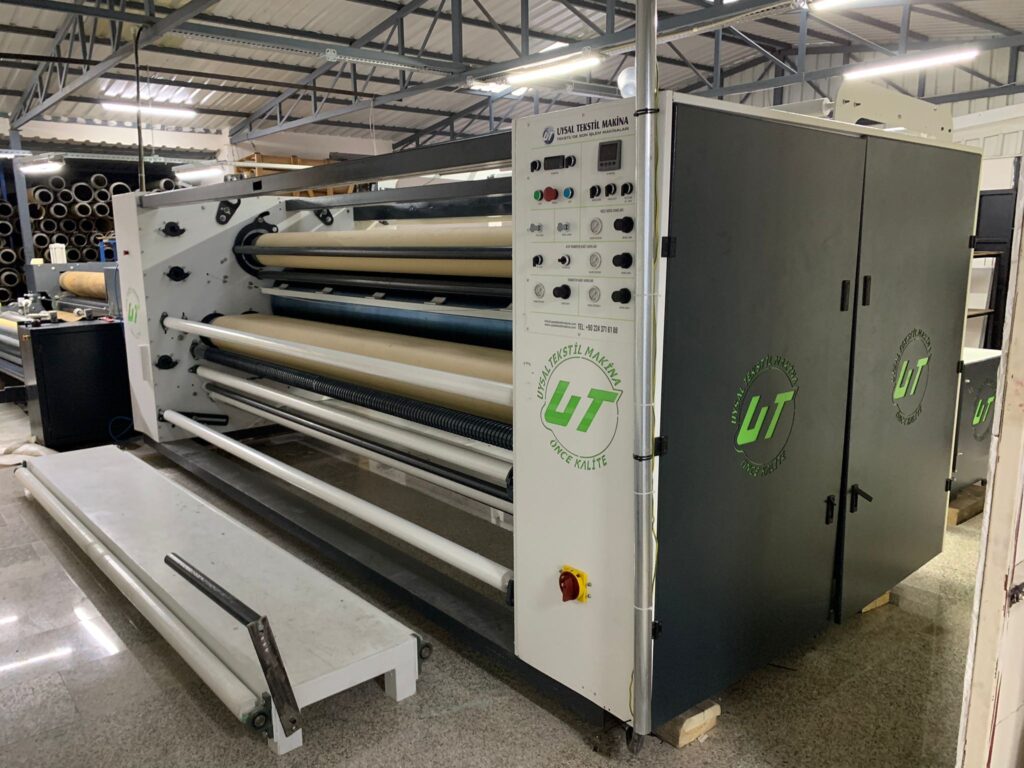

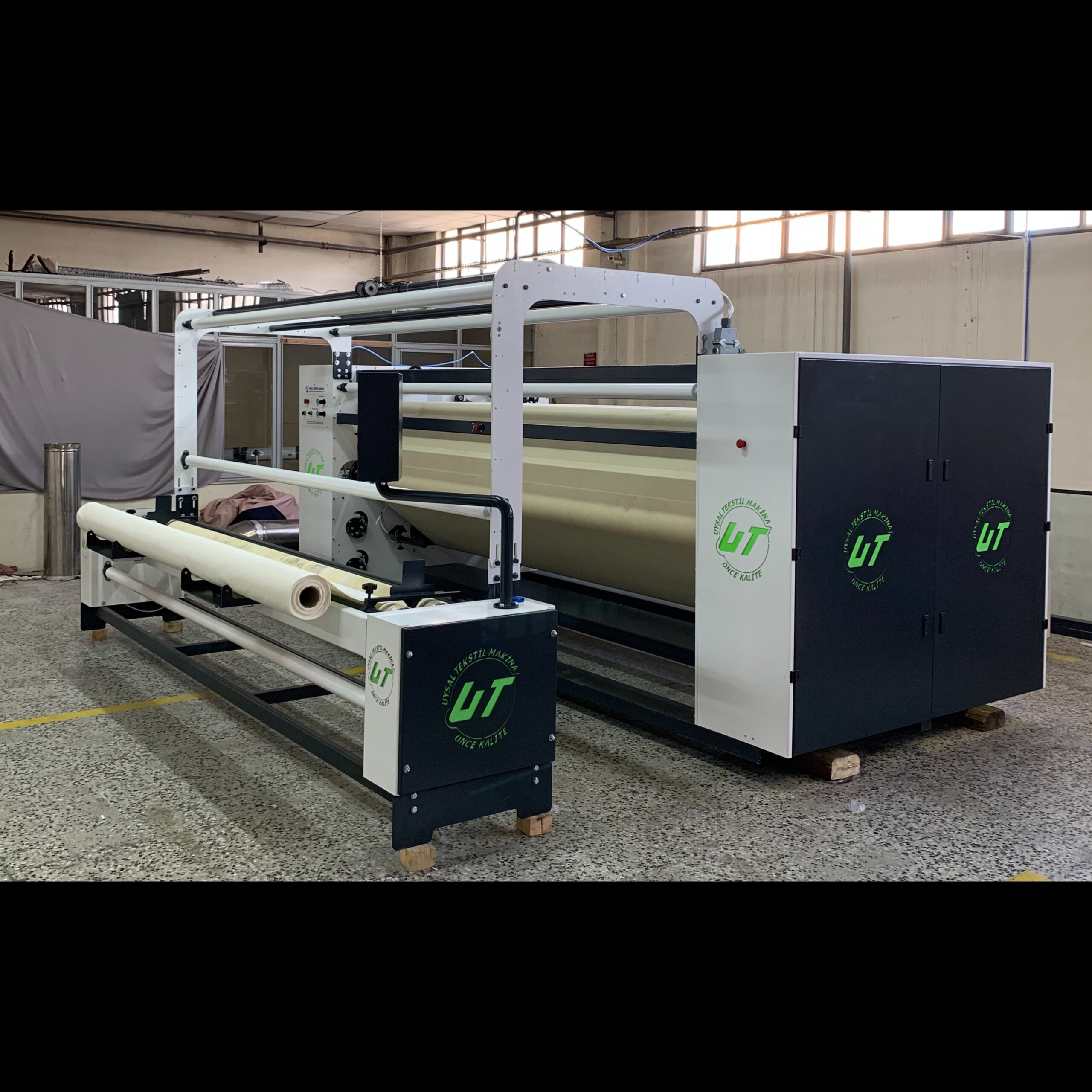

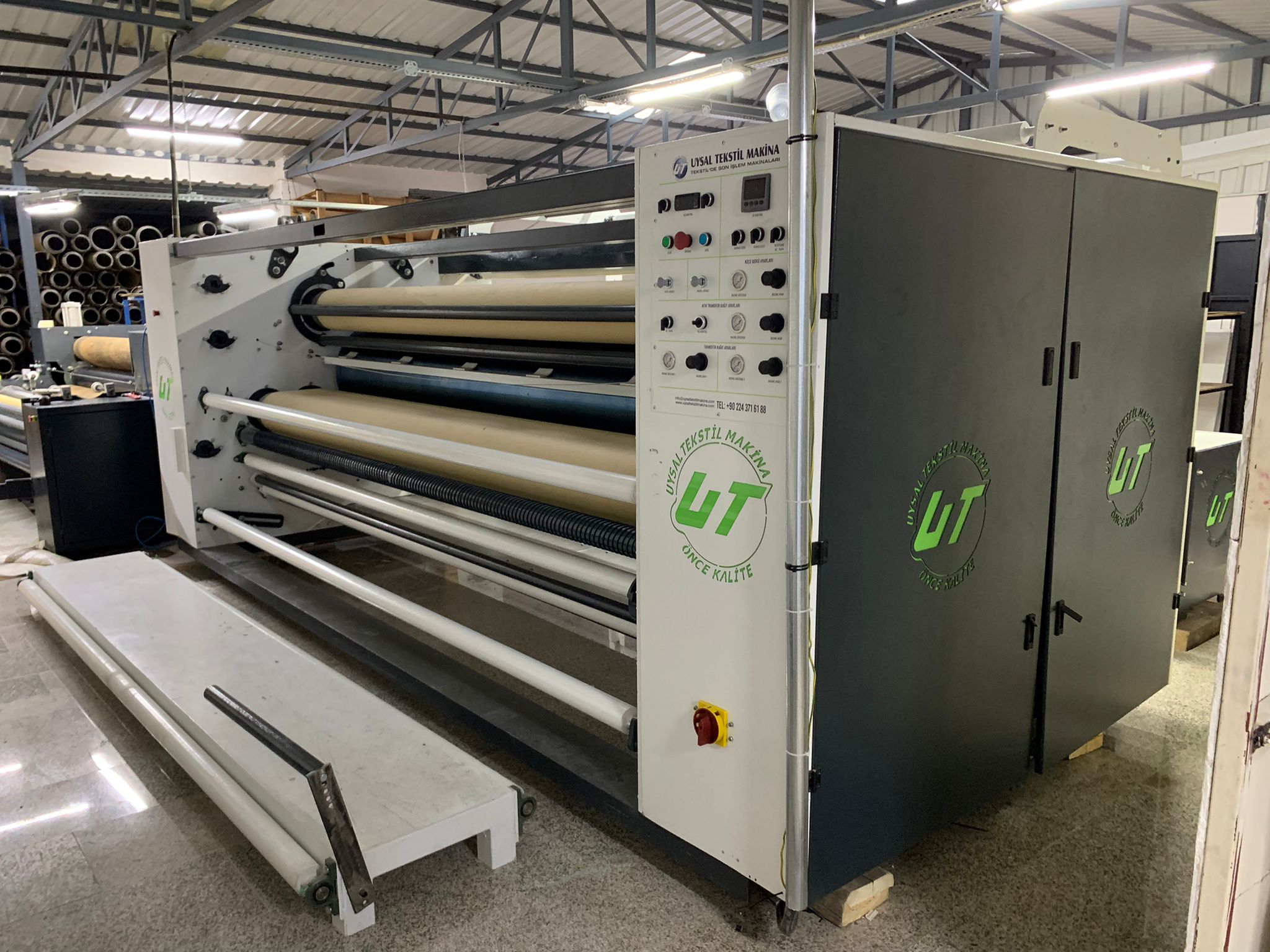

UT102 film laminasyon makinası UT102 film laminating machine |
|
|
TEKNİK ÖZELLİKLER TECHHICIAL SPECIFICATIONST |
|
|
Silindir capı Cylinder bore |
600 mm |
|
Silindir boyu Cylinder size |
2000 mm |
|
Kece özelliği Felt feature |
%100 nomex |
|
Keçe gerdirme felt stretching |
Pnömatik sistem pneumatic system |
|
Reziztans ısıtma sistemi Resistance heating system |
Kapalı ünite – ısı transfer yağı Closed unit – heat transfer oil |
|
Elektrik Sarfiyatı Elect.Consumption |
32 kw/h – 18kw saat- 380v |
|
Isınma ve soğuma süresi Warm-up and cool-down time |
80 dk. ısınma – 150 dk. Soğuma 80min. warm-up – 150min. cooling down |
|
Hava Basıncı Air Pressure |
8 bar |
|
Çalışma Hızı Working Speed |
8-12m/min. |
, bu makine iki kumaşı , basıc ve ısı yardımıyla birbirine yapışmasını sağlar.
, kece gergi ve yön verme sistemi pnömatiktir.
, harici bitmiş ürünü sarma ünitesi mevcuttur
, ruloları tutan mil havalı mildir.
, Acil durumlar için her köşede acil stop ve mamül girişinde ip stop mevcuttur
, acil stop durumunda geri calışma vardır
- kumaş girişinde gergi kelebeği ve eğri silindir mevcuttur.
- kumaşlardaki kırışıkları acan, açıcı silindir mevcuttur
. film yapışkan ünitesi pnömatik frenli dir
, kumaş soğutma fanı mevcuttur
OPSİYONEL SİSTEMLER
, silindir çap 400mm ile 1000 mm arası üretim
, 1200 mm ile 4000 mm genişliğinde üretim
, kumaşın pis kenarı kesme ünitesi
- ana silindir krom kaplama
, yedek havalı şiş
, statik elektrik alıcı sistem
, kumaş sepeti isteğe göre fotoselli
, harici kumaş sarım ünitesi isteğe göre fotoselli
, kumaş cıkışı pastal sallama sistemi
This machine allows two fabrics to stick together with the help of pressure and heat.
The felt tensioning and guiding system is pneumatic.
, external finished product wrapping unit available
The shaft that holds the rolls is the pneumatic shaft.
For emergencies, there is an emergency stop at every corner and a rope stop at the product entrance.
There is reverse operation in case of emergency stop
- There is a tension butterfly and curved roller at the fabric entrance.
- There is an opening roller that removes wrinkles from fabrics.
. film gluing unit has pneumatic brake
fabric cooling fan available
OPTIONAL SYSTEMS
Production of cylinder diameters between 400mm and 1000mm
Production from 1200 mm to 4000 mm width
, dirty edge cutting unit of fabric
- master cylinder chrome plated
, spare air bottle
Static electricity receiver system
, fabric basket with optional photocell
, external fabric winding unit optionally with photocell
fabric exit marker shaking system
